Кратко о MIMO.

Технология на базе стандарта WiFi IEEE 802.11n.


Wi-Life представляет краткий обзор по технологии WiFi IEEE 802.11n.
Расширенная информация к нашей видеопубликации.


Первое поколение устройств с поддержкой стандарта WiFi 802.11n появилось на рынке несколько лет назад. Технология MIMO (MIMO-multipleinput/multipleoutput-множественные входы/множественные выходы) является стержнем 802.11n. Это радиосистема с множеством раздельных путей передачи и приема. MIMO-системы описываются с использованием количества передатчиков и приемников. Стандарт WiFi 802.11n определяет набор возможных комбинаций от 1х1 до 4х4.






В типичном случае развертывания сети стандарта Wi-Fi внутри помещения, например в офисе, цеху, ангаре, больнице радиосигнал редко идет по кратчайшему пути между передатчиком и приемником из-за стен, дверей и других препятствий. Большинство подобных окружений имеют много различных поверхностей, которые отражают радиосигнал (электромагнитную волну) подобно зеркалу, отражающему свет. После переотражения образуются множественные копии исходного сигнала WiFi. Когда множественные копии WiFi-сигнала перемещаются различными путями от передатчика к приемнику сигнал шедший кратчайшим путем будет первым, а следующие копии (или переотраженное эхо сигнала) придут чуть позже из-за более длинных путей. Это называют многолучевым распространением сигнала (multipath). Условия множественного распространения постоянно меняются, т.к. Wi-Fi-устройства часто перемещаются (смартфон с Wi-Fi в руках пользователя), движутся вокруг различные объекты создавая помехи (люди, машины и т.п.).  В случае прибытия сигналов в разное время и под разными углами это может вызывать искажения и возможное затухание сигнала.

Важно помнить, что  поддержка WiFi 802.11
n c MIMO и большим количеством приемников может снизить эффект многолучевого распространения и деструктивную интерференцию, но в любом случае лучше уменьшать условия многолучевого распространения где и как только возможно. Один из важнейших моментов – держите антенны как можно дальше от металлических предметов (прежде всего омни антенны WiFi, которые имеют круговую или всенаправленную диаграмму направленности).802.11n-mimo-2



Необходимо четко понимать, что далеко не все Wi-Fi клиенты и Точки Доступа стандарта WiFi одинаковы с точки зрения MIMO.
Существуют клиенты 1х1, 2х1, 3х3 и т.д. Например мобильные устройства типа сматрфона чаще всего поддерживают MIMO 1x1, иногда 1x2. Это связано с двумя ключевыми проблемами:
1. необходимость обеспечения низкого потребления энергии и долгой жизни аккумулятора,
2. сложность в расположении нескольких антенн с адекватным их разнесением в небольшом корпусе.
Это же касается и других мобильных устройств: планшетных компьютеров, КПК и т.п..

Ноутбуки выского уровня довольно часто уже сейчас поддерживают MIMO вплоть до 3х3 (MacBook Pro и тп).

802.11n-mimo-3



Давайте рассмотрим основные типы MIMO в сетях стандарта WiFi.
Сейчас мы опустим детализацию количества передатчиков и приемников. Важно понять принцип.

Первый тип: Разнесение при Получении сигнала на WiFi устройстве

Если в точке приема есть не менее двух связанных приемников с разнесенными антеннами,
то вполне реально провести анализ всех копий на каждом приемнике для выбора лучших сигналов.
Далее с этими сигналами можно проводить различные манипуляции, но нас интересует, прежде всего,
возможность их комбинирования с помощью технологии MRC (Maximum Ratio Combined). Технология MRC подробнее будет рассмотрена далее.






Второй тип: Разнесение при Отправке сигнала на WiFi устройстве

Если в точке отправки есть не менее двух связанных передатчиков WiFi с разнесенными антеннами, то появляется возможность отправки группы идентичных сигналов для увеличения количества копий информации, повышения надежности на передаче и снижения необходимости перепосылки данных в радиоканале, в случае их потерь.


Третий тип: Пространственное мультиплексирование сигналов на устройстве стандарта WiFi
(объединение сигналов)

Если в точке отправки и в точке приема есть не менее двух связанных передатчиков WiFi с разнесенными антеннами, то появляется возможность отправки набора разной информации поверх разных сигналов с целью создания возможности виртуального объединения таких информационных потоков в один канал передачи данных, общая пропускная способность которого стремится к сумме отдельных потоков, из которых он состоит. Это называется Пространственным мультиплексированием. Но здесь крайне важно обеспечить возможность качественного разделения всех исходных сигналов, что требует большой величины SNR – соотношения сигнал/шум.802.11n-mimo-4



Технология MRC (maximumratiocombined) используется во многих современных Точках Доступа Wi-Fi корпоративного класса.
MRC направлен на подъем уровня сигнала в направлении от Wi-Fi клиента к Точке Доступа WiFi 802.11.
Алгоритм работы
MRC подразумевает сбор на нескольких антеннах и приемниках всех прямых и переотраженных при многолучевом распространении сигналов. Далее специальный процессор (DSP) отбирает лучший сигнал с каждого приемника и выполняет комбинирование. Фактически математическая обработка реализует виртуальный фазовый сдвиг для создания положительной интерференции со сложением сигналов. Таким образом результирующий суммарный сигнал значительно лучше по характеристикам, чем все исходные.

MRC позволяет обеспечивать значительно лучшие условия работы маломощных мобильных устройств в сети стандарта Wi-Fi.
802.11n-mimo-mrc-5





В системах WiFi 802.11n достоинства многолучевого распространения используются для одновременной передачи нескольких радиосигналов. Каждый из этих сигналов, называемых «пространственными потоками», отправляется с отдельной антенны с помощью отдельного передатчика. Вследствие наличия некоторого расстояния между антеннами каждый сигнал следует к приемнику по немного отличающемуся пути. Этот эффект называется «пространственным разнесением». Приемник также оборудован несколькими антеннами со своими отдельными радиомодулями, которые независимо декодируют поступающие сигналы, и каждый сигнал объединяется с сигналами от других приемных радиомодулей. В результате этого одновременно осуществляется прием нескольких потоков данных. Это обеспечивает значительно более высокую пропускную способность, чем в прежних системах стандарта WiFi 802.11, но и требует наличия клиента с поддержкой 802.11n.






Теперь немного углубимся в данную тему:
В устройствах стандарта WiFi с
MIMO возможно разделение всего входящего информационного потока на несколько различных потоков данных с помощью пространственного мультиплексирования для последующей их отправки. Используется несколько передатчиков и антенн для отправки различных потоков в одном частотном канале. Можно визуализировать это таким образом, что некоторая текстовая фраза может передаваться так что первое слово отправляется через один передатчик, второе через другой передатчик и т.д.
Естественно, принимающая сторона должна поддерживать такой же функционал (MIMO) для полноценного выделения различных сигналов, их пересборки и объединения с помощью опять же пространственного мультиплексирования. Так мы получаем возможность восстановить исходный информационный поток. Представленная технология позволяет разделить большой поток данных на набор меньших потоков и передавать их отдельно один от другого. В целом это дает возможность более эффективно утилизировать радиосреду и конкретно частоты выделенные для Wi-Fi.
802.11n-mimo-6-spacial-multiplexing

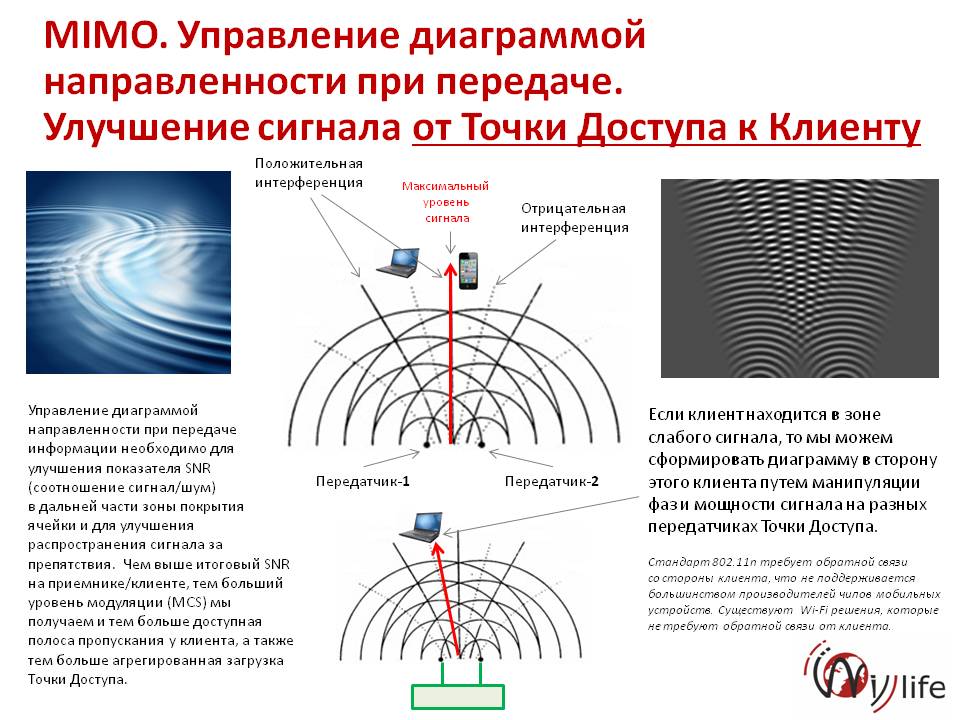

Технология стандарта WiFi 802.11n также определяет как MIMO может быть использована для улучшения уровня SNR на приемнике используя управление диаграммой направленности на передаче (transmit beamforming). С данной техникой возможно управлять процессом отправки сигналов с каждой антенны так, чтобы улучшились параметры принимаемого сигнала в приемнике.  Другими словами в дополнение к отправке множественных потоков  данных могут быть использованы множественные передатчики, чтобы достичь более высокого SNR в точке приема и, в результате, большей скорости передачи данных на клиенте.
Необходимо отметить следующие вещи:
1. Процедура управления диаграммой направленности (transmit beamforming), определенная в стандарте Wi-Fi 802.11n, требует совместной работы с приемником (фактически с клиентским устройством) для получения обратной связи о состоянии сигнала на приемнике. Здесь необходимо иметь поддержку этой функциональности на обеих сторонах канала – как на передатчике, так и на приемнике.
2. В силу сложности данной процедуры управление диаграммой направленности (transmit beamforming) не было поддержано в первом поколении чипов 802.11n как на стороне терминалов, так и на стороне Точек Доступа. В настоящее время большинство существующих чипов для клиентских устройств также Не поддерживают данный функционал.
3. Существуют решения для построения сетей
Wi-Fi, которые позволяют полноценно управлять диаграммой направленности на Точках Доступа без необходимости получения обратной связи от клиентских устройств.

802.11n-mimo-beamforming-7
