Первоначальная настройка Wi-Fi контроллера Cisco

Первоначальная настройка Wi-Fi контроллера Cisco

Статья-1

Материал Антона Винокурова, Технического Директора системного интегратора Нетамс.
support@netams.com


Итак, свершилось. Тебе на стол принесли свежекупленный контроллер сети доступа Wi-Fi производства Cisco, и ещё десяток новых точек доступа WiFi также от Cisco. Что это, зачем мне, как оно работает? Как мне установить этот контроллер в сеть WiFi, и наконец-то «раздать фай-фай правильно»? Об этом и пойдет речь сегодня.






Зачем нужен контроллер сети стандарта WiFi? Не сильно вдаваясь в подробности, точки доступа и контроллер совместно предоставляют доступ беспроводным клиентам WiFi к остальной (проводной) части сети. Половину задач, связанных с доступом к радио-среде, генерацией beacon фреймов, шифрованием, выполняет сама точка доступа WiFi. Другую половину, в основном ассоциацию и авторизацию, обслуживает контроллер сети WiFi. Это называется Split-MAC архитектурой.

wifi-netams-article1-1

К контроллеру через локальную коммутируемую сеть подключены точки доступа WiFi (конечно, производства Cisco, хоть и протокол взаимодействия CAPWAP открыт). Их может быть до сотен на контроллер, в зависимости от его производительности. Несколько контроллеров можно объединить в группы, при этом обеспечивается скоординированная работа контроллеров, и самих точек, согласно общим настройкам. Преимущества такого подхода очевидны: централизованное управление, гибкость настроек, отказоустойчивость, балансировка нагрузки, интеллектуальные функции вроде бесшовного роуминга, управления частотным ресурсом, мощностью, качеством обслуживания, авторизацией.

На точках доступа, подключенных к контроллеру, т.н. «легковесных» (lightweighted) работает практически такой же образ IOS (AIR-LAP-xxx), что и на обычных (standalone, AIR-AP-xxx). Разница в отсутствии режима «conf t», так как точки настраиваются контроллером сети WiFi централизованно. Прошивки между standalone и lightweighted можно вручную менять «туда и обратно».

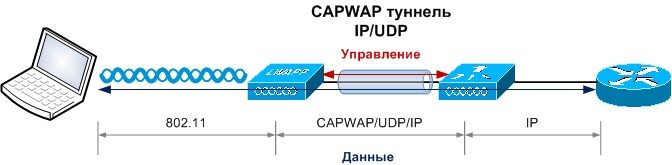

При старте точка доступа стандарта WiFi производит поиск первого из сконфигурированного списка доступных контроллеров, если точка доступа WiFi уже работала с этими контроллером ранее (если точка доступа только из коробки, то можно использовать DHCP Option 43, DNS или другие механизмы для конфигурирования IP-адреса контроллера на точке). При этом список включает позиции первичного, вторичного и т.д. контроллеров сети WiFi (Primary, Secondary и т.д.). Далее точка доступа авторизуется, скачивает прошивку (если требуется), настройки, и начинает обслуживать клиентов. Между точкой и контроллером сети WiFi организован канал управления (CAPWAP: UDP порт 5246), и канал данных (CAPWAP: UDP порт 5247). Пользовательские данные инкапсулируются в UDP пакеты независимо от номера клиентского WLAN/VLAN, что позволяет размещать точки доступа где угодно в сети (на access портах коммутаторов), и централизовано управлять безопасностью на уровне VLAN на стороне контроллера. Для случая «удаленного офиса», где нет контроллера, предусмотрен режим с локальным свитчингом трафика клиентов.


wifi-netams-article1-2

Контроллер сети WiFi архитектурно представляет собой специализированный компьютер (разная аппаратная архитектура и разрядность, в зависимости от модели) с одной из производных от операционной системы Linux внутри. К ядру добавлено несколько модулей, иногда драйвера для железа, занимающегося аппаратным ускорением шифрования или пересылки пакетов. Все действия, связанные с жизнедеятельностью контроллера, исполняет большой монолитный процесс, оформленный как user-приложение.

Подключив контроллер к питанию, COM-порту (9600/8/N/1) и локальной сети, требуется произвести первоначальную настройку. Это просто, если понимаешь, что и зачем спрашивают. Ниже приведена процедура первоначальной настройки контроллера NME-AIR-WLC (модуль для маршрутизатора ISR), в моем случае успешно виртуализированного и затем запущенного в виртуальной машине:

Cryptographic library self-test....passed!
XML config selected
Validating XML configuration
Cisco is a trademark of Cisco Systems, Inc.
Software Copyright Cisco Systems, Inc. All rights reserved.

Cisco AireOS Version 7.0.220.0
Initializing OS Services: ok
Initializing Serial Services: ok
Initializing Network Services: ok
Starting ARP Services: ok
Starting Trap Manager: ok
Starting Network Interface Management Services: ok
Starting System Services: ok
Starting Fastpath Hardware Acceleration: ok
Starting Switching Services: ok
Starting QoS Services: ok
Starting Policy Manager: ok
Starting Data Transport Link Layer: ok
Starting Access Control List Services: ok
Starting System Interfaces: ok
Starting Client Troubleshooting Service: ok
Starting Management Frame Protection: ok
Starting Certificate Database: ok
Starting VPN Services: ok
Starting LWAPP: ok
Starting CAPWAP: ok
Starting LOCP: ok
Starting Security Services: ok
Starting Policy Manager: ok
Starting Authentication Engine: ok
Starting Mobility Management: ok
Starting Virtual AP Services: ok
Starting AireWave Director: ok
Starting Network Time Services: ok
Starting Cisco Discovery Protocol: ok
Starting Broadcast Services: ok
Starting Logging Services: ok
Starting DHCP Server: ok
Starting IDS Signature Manager: ok
Starting RFID Tag Tracking: ok
Starting RBCP: ok
Starting Mesh Services: ok
Starting TSM: ok
Starting CIDS Services: ok
Starting Ethernet-over-IP: ok
Starting DTLS server: enabled in CAPWAP
Starting CleanAir: ok
Starting WIPS: ok
Starting SSHPM LSC PROV LIST: ok
Starting RRC Services: ok
Starting FMC HS: ok
Starting Management Services:
Web Server: ok
CLI: ok
Secure Web: Web Authentication Certificate not found (error). If you cannot access management interface via HTTPS please reconfig
Secure Web: Web Authentication Certificate not found (error). If you cannot access management interface via HTTPS please reconfigure Virtual Interface.

(Cisco Controller)

Welcome to the Cisco Wizard Configuration Tool
Use the '-' character to backup


Приостанавливаем действие фичи autoinstall. Она позволяет контроллеру автоматически загрузить по TFTP заранее приготовленный конфиг-файл. Таким образом, можно развернуть в сети очень много контроллеров, не прибегая к ручной настройке каждого. Полезно, если у вас работает система управления WCS(Cisco Wireless Control System). В настоящее время применяется новое поколение данной системы управления-NCS (Cisco Network Control System), которая объединяет возможности управления как беспроводной, так и проводной сетевой инфраструктур.

Would you like to terminate autoinstall? [yes]: yes
AUTO-INSTALL: process terminated -- no configuration loaded


Устанавливаем имя контроллеру (предлагаемое генерится из МАС-адреса), логин и пароль администратора:
System Name [Cisco_bb:bb:40] (31 characters max): wlc4.ххх.ххх.net
Enter Administrative User Name (24 characters max): anton
Enter Administrative Password (3 to 24 characters): *********
Re-enter Administrative Password : *********


Настраиваем адресацию интерфейса управления. Это логический интерфейс, через который контроллер «общается» с внешним миром (кроме точек доступа). Обычная практика такова, что все физические интерфесы контроллера объединяют в EtherChannel группу (вы можете сделать это позднее), и в таком общем канале настраиваете сколько требуется логических интерфейсов, каждый в своем VLANе. В данном примере между коммутатором и контроллером создан trunk-порт, а обслуживание ведется через VLAN 310. Для access-порта, или если у вас применяется native VLAN, укажите номер 0. Адрес DHCP-сервера нужен для пересылки тому клиентских DHCP-запросов, если таковое будет настроено. Контроллер будет DHCP-релеем (хотя также может исполнять роль DHCP-сервера). Важно понимать, что возможность объединения портов Ethernet в группу на контроллере зависит от модели контроллера и на младших моделях не всегда доступна.

Management Interface IP Address: xx.xx.145.10
Management Interface Netmask: 255.255.255.128
Management Interface Default Router: xx.xx.145.1
Management Interface VLAN Identifier (0 = untagged): 310
Management Interface Port Num [1]:
Management Interface DHCP Server IP Address: xx.xx.145.9


Все контроллеры, кроме модели 5508, используют отдельный логический интерфейс ap-manager для общения с точками доступа. Необходимо настроить его адрес, обычно из той же сети:
AP Manager Interface IP Address: xx.xx.145.14
AP-Manager is on Management subnet, using same values
AP Manager Interface DHCP Server (xx.xx.145.9):


Последнй логический интерфейс — виртуальный. Он используется для передачи DHCP-запросов клиентам, веб-авторизации, роуминга. На него прописывают адрес, не использующийся нигде в сети и не маршрутизируемый, обычно это 1.1.1.1. Внимание: он должен быть одинаков для нескольких контроллеров, между которыми предполагается роуминг клиентов.
Virtual Gateway IP Address: 1.1.1.1


Для целей роуминга клиентов контроллеры объединяются в группы мобильности (mobility group), имя которой и предлагается задать. Также предлагается задать имя группы контроллеров, совокупно обеспечивающих управление радиоресурсом (частотный план и мощность, rf group). Хотя это могут быть разные группы по набору устройств и имени, здесь указывается общее имя (его можно изменить позднее):
Mobility/RF Group Name: WLAB


Визард предлагает создать одну беспроводную сеть (WLAN). Я обычно указываю здесь что-нибудь, все равно затем я эту сеть удаляю, и создаю правильную из веб-интерфейса.
Network Name (SSID): test


Режим бриджинга DHCP-пакетов экзотичен и на практике вряд ли применяется.
Configure DHCP Bridging Mode [yes][NO]:


Вы можете разрешить работу беспроводных клиентов, у которых IP-адрес прописан статически. Реально эта опция включает кэширование ARP на контроллере, что полезно.
Allow Static IP Addresses [YES][no]:


Для целей авторизации клиентов (а также доступа к контроллеру, и некоторых специфичных других) может быть использован внешний RADIUS-сервер, который удобнее настраивать позже через веб-интерфейс.
Configure a RADIUS Server now? [YES][no]: no
Warning! The default WLAN security policy requires a RADIUS server.
Please see documentation for more details.


Каждая точка доступа, и контроллер, имеют допустимые коды страны, в которой они работают. В действительности country code определяет разрешенный набор частот (каналов) и предельных мощностей, что влияет на работу алгоритмов автоматического выбора частоты и т.д. Крайне рекомендуется, чтобы во всей вашей сети список кодов стран был настроен единообразно.
Enter Country Code list (enter 'help' for a list of countries) [US]: RU


Контроллер предлагает включить сети на частотах 2.4 и 5 ГГц (802.11b/g/n и 802.11a/n соответственно). В действительности этот парамер передается на ассоциированные с контроллером точки доступа, на которых собственно и установлено радио. Я советую включать радио через веб-интерфейс уже после того, как все остальные параметры настроены.
Enable 802.11b Network [YES][no]: no
Enable 802.11a Network [YES][no]: no


Запрос на включение полезных алгоритмов динамического управления частотным ресурсом и мощностями, о чем мы говорили ранее.
Enable Auto-RF [YES][no]:


Настройки времени (сервер времени, и статичесски заданное время/часовой пояс) важны не только для правильности меток в лог-файлах, но и для работы авторизации точек доступа по сертификатам (они используют CAPWAP, основанный на DTLS, основанный на сертификатах с известными проверками сроков валидности).
Configure a NTP server now? [YES][no]: no
Configure the system time now? [YES][no]: no

Warning! No AP will come up unless the time is set.
Please see documentation for more details.


Наконец, если вы готовы, контроллер сохраняет конфигурацию, и перезапускается:
Configuration correct? If yes, system will save it and reset. [yes][NO]: yes

Configuration saved!
Resetting system with new configuration...


Всё, теперь устройство можно настраивать через веб-интерфейс управления, доступный через пару минут по адресу: httрs://xx.xx.145.10. Чтобы избежать ненужных вопросов о валидности сайта, контроллеру можно впоследствии выписать сертификат для работы SSL.

wifi-netams-article1-3

Контроллеры можно настраивать и через командную строку (консоль, telnet, ssh). От синтаксиса приверженцы IOS CLI будут плеваться, а фанаты JunOS окажутся в шоке. Командная строка, однако, очень полезна для дебагов, без которых вы в беспроводных системах Cisco просто шагу не ступите.

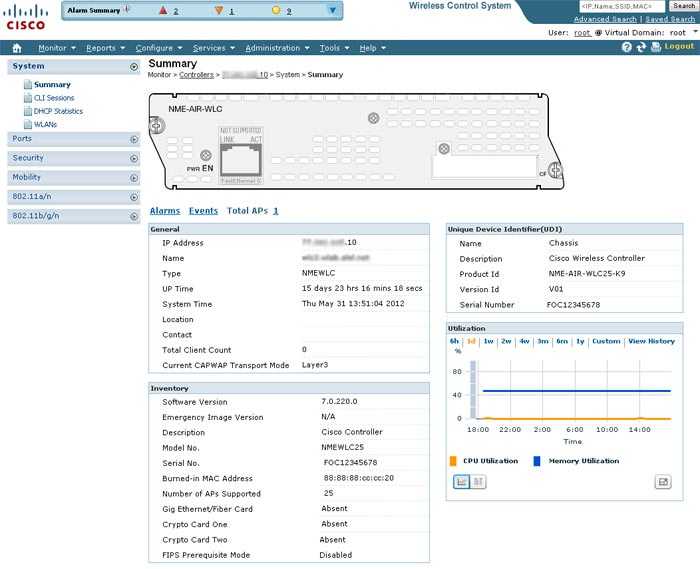

Теперь самое время прочитать исчерпывающее руководство по настройке контроллера, и ринуться в бой. При наличии рук, напильника и достаточных средств можно подумать о внедрении крайне удобного централизованного средства управления беспроводной сетью NCS/WCS, скриншот которого приведен ниже:



wifi-netams-article1-4
